Pengertian VLAN serta Keuntungan Menggunakan VLAN

Apa pengertian VLAN?

VLAN merupakan koneksi jaringan yang bersifat logic bukan koneksi fisik. Dalam switched network VLAN dapat digunakan untuk segmentasi dan fleksibilitas sebuah organisasi. VLAN juga merupakan sebuah cara yang digunakan untuk mengelompokkan perangkat dalam sebuah LAN. Sehingga setiap kelompok perangkat yang tergabung dalam sebuah VLAN dapat berkomunikasi seolah-olah perangkat tersebut terhubung dengan kabel yang sama.

VLAN memungkinkan seorang Administrator jaringan untuk melakukan segmentasi jaringan berdasarkan faktor-faktor seperti fungsi jaringan, nama tim atau aplikasi tanpa memperhatikan lokasi fisik dimana user/perangkatnya berada. Masing-masing VLAN dianggap sebagai jaringan logic yang terpisah antara VLAN satu dengan lainnya. Hal ini yang memungkinkan setiap perangkat dalam VLAN bertindak  seolah-olah mereka berada dalam jaringan yang independet miliknya sendiri.

Paket yang dikirim dari sebuah perangkat dalam VLAN baik itu paket unicast, broadcast dan multicast hanya diteruskan ke perangkat yang terhubung dalam VLAN yang sama, sehingga diperlukan sebuah router jika ingin mengirimkan paket tersebut ke perangkat yang berbeda VLAN. Untuk ingin menghubungkan VLAN yang berbeda diperlukan konfigurasi Inter-VLAN routing.

Mengapa masih diperlukan VLAN kalau sudah dipisahkan dengan IP Subnet?

Dengan menggunakan IP Subnet kita juga bisa memisahkan jaringan dalam switched network tanpa harus menggunakan VLAN, namun perangkat akan tetap berada pada Layer 2 Broadcast Domain yang sama sehingga ketika ada paket broadcast pada layer 2 seperti ARP request akan tetap diteruskan dan diterima oleh semua perangkat dalam switched network bahkan oleh perangkat yang tidak diharapkan untuk menerima paket broadcast tersebut.

VLAN membuat sebuah broadcast domain yang bersifat logic yang dapat menjangkau beberapa segmen physical LAN. VLAN meningkatkan kinerja jaringan dengan cara memisahkan broadcast domain yang sangat besar menjadi bagian yang lebih kecil. Sehingga ketika sebuah perangkat dalam sebuah VLAN mengirimkan sebuah Ethernet frame yang bersifat broadcast frame tersebut hanya akan diterima oleh perangkat yang berada dalam VLAN yang sama dan tidak akan diterima oleh perangkat dengan VLAN yang berbeda. Lalu bagaimana  cara VLAN melakukan hal tersebut? Untuk lebih jelasnya bisa dilihat pada bagian Mengontrol Broadcast Domain dengan VLAN.

Apa saja keuntungan menggunakan VLAN?

Ada beberapa keuntungan jika kita menggunakan sebuah  VLAN dalam design jaringan yang kita gunakan antara lain:

• Improved Security : Meningkatkan keamanan jaringan dengan cara memisahkan group yang memiliki data yang besifat sensitif dengan jaringan lainnya sehingga dapat meminimalisir kemungkinan terjadinya kebocoran data yang bersifat confidential.
• Cost Reduction : Menghemat biaya untuk kebutuhan upgrade network yang mahal dan lebih efisien dalam penggunaan bandwidth dan uplink.
• Better Performance : Membagi jaringan pada layer 2 menjadi beberapa workgroup (broadcast domain) sehingga mengurangi traffic yang tidak diperlukan dalam jaringan agar meningkatkan kinerja jaringan tersebut.
• Reduce the size of Broadcast Domain : Dengan membagi jaringan ke dalam VLAN secara otomatis mengurangi jumlah perangkat dalam broadcast domain.
• Improved IT staff efficiency : VLAN mempermudah dalam pekerjaan pengelolaan jaringan karena user dengan kebutuhan jaringan yang sama dapat saling berbagi VLAN. Ketika dilakukan penambahan switch baru semua kebijakan dan prosedur yang telah dikonfigurasikan untuk VLAN tertentu bisa langsung diimplementasikan ke port yang di assign. Dengan VLAN juga mempermudah staff IT untuk mengidentifikasikan fungsi masing-masing VLAN dengan memberi nama yang sesuai sehingga mempermudah ketika terjadi masalah pada jaringan.
• Simpler Project and Application management : Dengan VLAN kita bisa mengelompokkan user dan perangkat jaringan untuk mendukung bisnis atau persyaratan geografis. Memiliki fungsi yang terpisah sehingga membuat pengelolaan proyek atau pekerjaan dengan aplikasi khusus menjadi lebih mudah.

Apa saja jenis – jenis VLAN yang digunakan dalam jaringan modern?

Ada beberapa jenis VLAN yang berbeda hal ini ditentukan oleh kelas traffic VLAN serta fungsi spesifik yang mereka layani. Jenis-jenis VLAN tersebut antara lain :

• Data VLAN : Adalah VLAN yang dikonfigurasikan untuk membawa traffic yang dihasilan oleh pengguna. Sebuah VLAN yang membawa voice atau traffic management tidak akan menjadi VLAN data. Hal ini dilakukan untuk memisahkan lalu lintas suara (traffic voice) dan lalu lintas manajemen (management traffic). Sebuah Data VLAN digunakan untuk memisahkan jaringan ke dalam kelompok user atau kelompok perangkat sehinga seringkali disebut sebagai user VLAN.

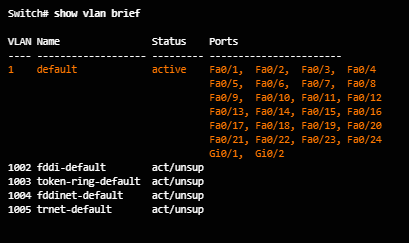

• Default VLAN : Semua port pada switch menjadi bagian dari VLAN default seteleh switch dinyalakan dan memuat konfigurasi default. Switch port yang berpartisipasi dalam VLAN default adalah bagian dari broadcast domain yang sama. Hal ini memungkinkan perangkat apapun yang terhubung ke port manapun dalam pada switch dapat saling berkomunikasi dengan perangkat yang terhubung pada port lainnya.
• Native VLAN : Native VLAN ini telah di assign menjadi sebuah 802.1Q trunk port. Trunk port adalah link antar switch yang mendukung transmisi trafik yang terkait dengan lebih dari satu VLAN. Trunk port 802.1Q mendukung trafik yang datang dari banyak VLAN yang ditandai maupun trafik yang berasalah dari VLAN yang tidak ditandai. Trafik yang diberi tanda mengacu pada trafik yang memiliki 4-byte yang dimasukkan kedalam Ethernet frame header asli yang menentukan VLAN tersebut menjadi bagian frame.
• Managemnet VLAN : VLAN management adalah VLAN yang dikonfigurasikan untuk dapat mengakses kemampuan manajemen switch. Secara default VLAN 1 merupakan VLAN Management. Untuk membuat VLAN management switch virtual interface(SVI) dari VLAN harus diberikan alamat IP dan subnet mask sehingga  switch bisa dikelola melalui HTTP, Telnet, SSH atau SNMP.

Pada kali ini kita telah membahas tentang pengertian VLAN, apa saja keuntungan VLAN serta jenis-jenis VLAN yang digunakan pada jaringan modern saat ini. Jika Anda namun kurang lengkap  rasanya tanpa mengetahui bagaimana cara Konfigurasi VLAN pada Cisco Packet Tracer.
